宇硕重工圆锥破碎机原理及构造图

发布时间:2021-04-21 14:05:02浏览次数:267

    宇硕重工生产的多缸圆锥破碎机适用于多种类型的石料破碎,本章节对圆锥破碎机介绍包括圆锥破碎机原理圆锥破碎机构造图,宇硕重工圆锥破碎机报价适中,受到广大客户的喜爱。

先来介绍下宇硕重工生产的圆锥破碎机原理:

1、宇硕重工生产的圆锥破碎机设计理念**,采用独特的“偏心套绕固定主轴旋转”工作原理,在于可将更高的转速与冲程相结合,从而使其的额定功率和通过率大大提高,成为同规格中生产能力较大的产品。

2、圆锥破配置了保险油缸和锁紧油缸液压保险系统,保险油缸不仅起保险作用,而且在机器发生过铁及瞬间闷车的情况下,通过释放液压缸将支撑套和定锥部顶起,自动排除破碎腔内的故障物,实现不拆机处理故障。

3、利用推动油缸,能够自动调整排料口,操作方便,可靠性强。

4、圆锥破能够在恒定的排料口下进行生产——避免了单缸液压圆锥破在生产中上下浮动而引起排料口的变化,而多缸通过转动定锥调整方式,保证了排料口的恒定,提高了整个生产过程的稳定性。此外,过铁保护装置能确保破碎机在通过铁块以后能够立即复位,保持稳定的排料口。

宇硕重工圆锥破碎机构造:

      宇硕重工生产的圆锥破碎机主要由机架部、支撑套部、调整环部、动锥部、偏心套部、传动部和保险装置部七大部件组成,主轴固定,电动机带动传动轴旋转,传动轴通过齿轮带动偏心套绕主轴旋转,再由偏心套带动动锥部做偏心圆周摆动,从而实现连续的挤压破碎石块。

      圆锥破碎机通过保险装置部中的保险缸来拉紧支撑套与机架使设备保持固定的排料口大小,通过与保险缸连接的蓄能器提供过铁保护功能,当有不能破碎的物体(如铁块)进入破碎腔时,保险缸中液压油被压入蓄能器使支撑套上升,从而临时增大排矿口释放铁块,保护破碎机,当有物体卡在破碎腔中不能通过时还可以反向推动保险缸使支撑套上升从而实现清仓功能。通过位于支撑套上的液压调整装置(液压马达)带动调整环旋转还可以使轧臼壁上下运动从而方便的调整排矿口的大小,改变产品粒度。

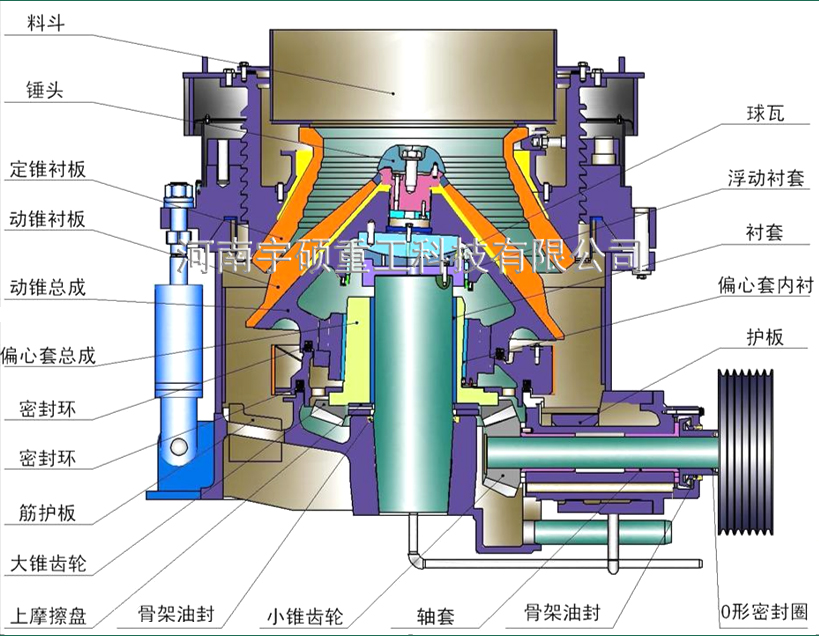

宇硕重工圆锥破碎机构造图如下:

构造图

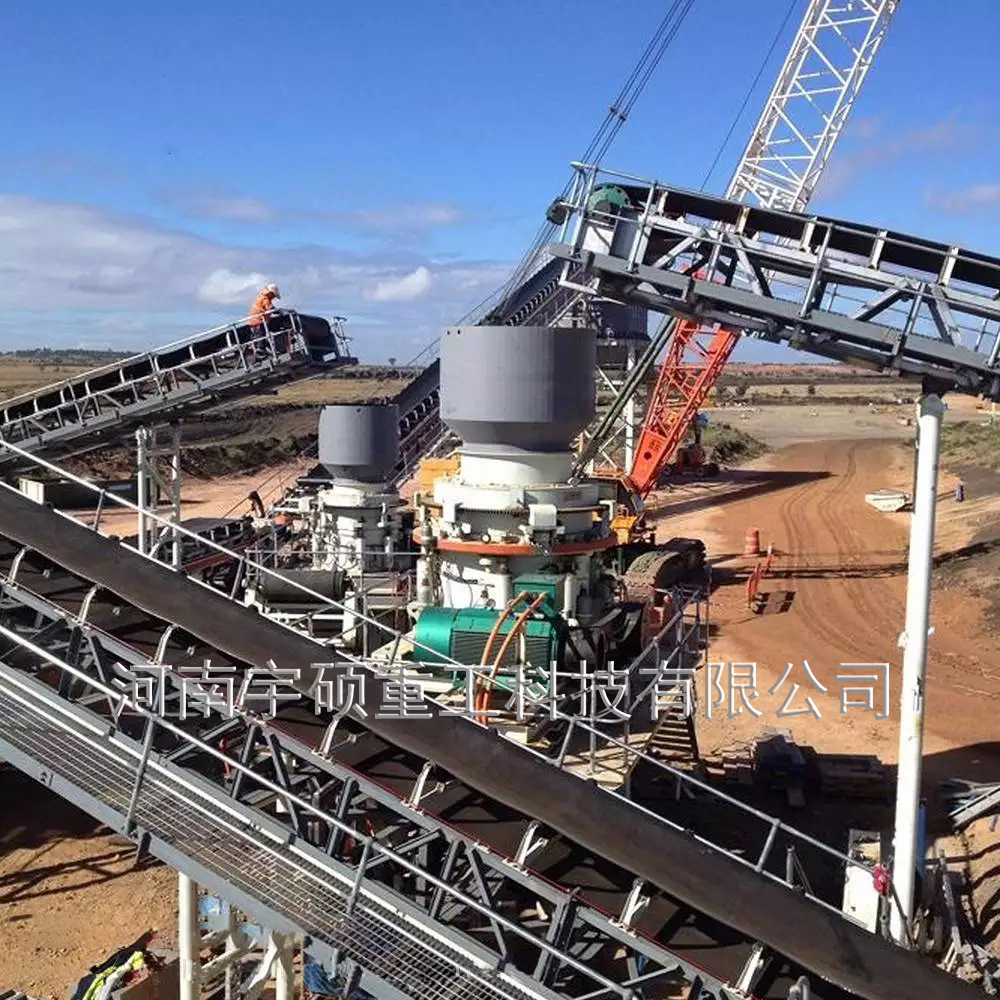

宇硕重工圆锥破碎机现场案例:

案例1案例2

      以上是小编为大家介绍的宇硕重工圆锥破碎机原理,圆锥破碎机构造图,希望能对大家的选购有做帮助。宇硕重工您优质合作伙伴的不二选择,联系电话:15090075999。
